Технологическая карта монтажа фасадной системы утепления с клинкерной облицовкой «ФинТерм ЭКО» — по документации производителя: состав системы, инструмент, подготовка основания, 8 этапов монтажа с фотографиями, узлы примыканий, контроль качества и техника безопасности.
Что такое система ФинТерм ЭКО
Фасадная система ФинТерм ЭКО — комплексное решение для утепления и облицовки фасада «под кирпич» в одно технологическое действие. Система сочетает теплоизоляционные панели из пенополистирола ПСБ-С 25 с направляющими выступами и системой шип-паз (замкнутый контур утепления без мостиков холода) с финишной облицовкой клинкерной плиткой — натуральная глина, обжиг от 1200 °C, без красителей.
Подходит для нового строительства и для реновации фасадов на основаниях из газобетона, кирпича, бетона и каркасных конструкций, включая смешанные основания.
| Характеристика | Значение |
|---|---|
| Водопоглощение клинкерного слоя | ~8% |
| Паропроницаемость | В пределах нормы, защита от конденсата |
| Срок эксплуатации | До 100 лет |
| Гарантия | 10 лет при соблюдении технологии монтажа |
| Сертификация | ATG |
| Температура обжига клинкера | От 1200 °C |
| Усиление фундамента | Не требуется — малый вес системы |
| Удлинение свесов кровли | Не требуется |
Условия проведения работ
Технологическая карта фиксирует жёсткие рамки по погоде и основанию — их нарушение снимает гарантию 10 лет:
- Температура воздуха: от +5 °C до +35 °C, оптимально +15…+25 °C.
- Работы не ведутся под дождём, снегом или при сильном ветре.
- Основание должно быть сухим — не ранее 48 часов после дождя.
- Свежие несущие конструкции — выдержка не менее 3 месяцев до монтажа системы.
- Электрокабели и трубы прокладываются до начала монтажа утеплителя.
- Обеспечивается доступ к фасаду — леса или подмости по всей высоте здания.
Состав системы (комплект поставки)
В заводской комплект ФинТерм ЭКО входят семь компонентов — от изоляционной панели до затирки швов:
| № | Компонент | Назначение |
|---|---|---|
| 1 | Изоляционная панель (термопанель) | Пенополистирол ПСБ-С 25 с направляющими выступами и системой шип-паз для стыковки без мостиков холода |
| 2 | Тарельчатые дюбели | Механическое крепление термопанелей к стене |
| 3 | Клей ФинТерм ЭКО (для утеплителя) | Приклеивание термопанелей к основанию |
| 4 | Клей ФинТерм ЭКО (для облицовки) | Фиксация клинкерной плитки на панели |
| 5 | Клинкерная плитка под кирпич | Облицовочный слой, натуральная глина, обжиг >1200 °C, без красителей |
| 6 | Затирка для швов ФинТерм ЭКО | Заделка швов между плитками |
| 7 | Цокольный профиль с капельником | Стартовый элемент нижнего ряда, отвод воды от цоколя |

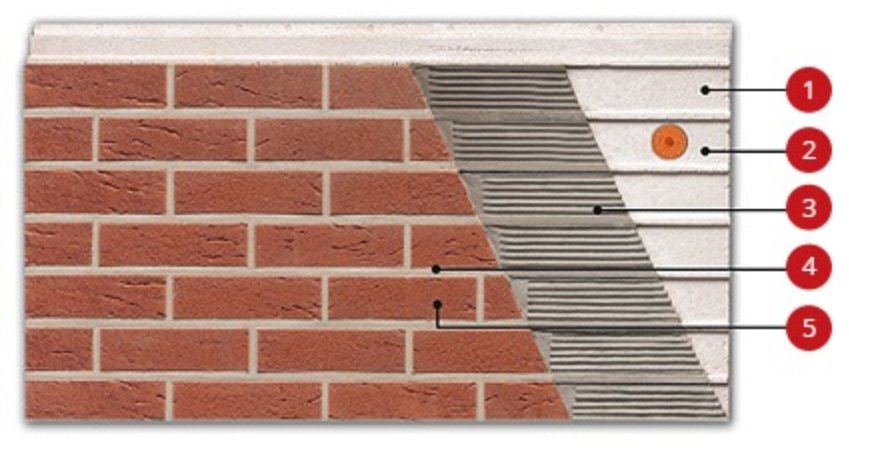

Конструкция в разрезе (от стены наружу): несущая стена → клеевой слой → изоляционная панель с направляющими → тарельчатые дюбели → клеевой слой для облицовки → клинкерная плитка → затирка швов.
Типоразмеры плитки
Клинкерная плитка ручной формовки поставляется в четырёх типоразмерах, включая угловые элементы толщиной 20 мм:
| Формат | Размер, мм (Д×Т×В) |
|---|---|
| M50 | 190×20×50 |
| M65 | 190×20×65 |
| WF | 210×20×50 |
| DF | 210×20×65 |
Панели ECO-EPS выпускаются в четырёх форматах с фрезерованной разметкой под выбранный типоразмер плитки — разметка задаёт два варианта шва: стандартная кладка (шов ~12 мм) и бесшовный эффект (шов ~4 мм). Точный размер ряда перед началом монтажа уточняют замером: укладывают 10 плиток подряд, измеряют суммарную длину и высоту, делят на 10 — так получают средний размер плитки с учётом производственного допуска ручной формовки.
Преимущества системы
- Простота монтажа — не требуется специальная квалификация: панели фиксируются на клей и дюбели, плитка укладывается по направляющим.
- Полная теплоизоляция — система шип-паз даёт замкнутый контур утепления без мостиков холода.
- Аутентичный вид кирпичной кладки — клинкерная плитка воспроизводит эффект идеальной кладки, широкий выбор цветов и текстур.
- Без армирования — сеточное или мокрое армирование не требуется, его функцию выполняет специальный клеевой состав.
- Малый вес — не требует усиления фундамента и удлинения свесов кровли.
- Универсальность — горизонтальная, вертикальная и диагональная укладка; подходит для новостроек и реновации.
- Долговечность — клинкер не выцветает и устойчив к климатическим воздействиям, срок службы до 100 лет.
- Энергоэффективность — качественный утеплитель обеспечивает высокие показатели теплосбережения.
Инструменты и материалы для монтажа
Перед началом работ подготовьте:
- Перфоратор / дрель с буром, шуруповёрт
- Уровень строительный (пузырьковый, лазерный)
- Зубчатый шпатель для клея и отдельный шпатель для затирки швов
- Резиновый молоток
- Болгарку или плиткорез для подрезки
- Рулетку, карандаш, отбивочный шнур
- Тарельчатые дюбели, клей и затирку ФинТерм ЭКО — из заводского комплекта
Подготовка основания. Стена должна быть ровной, сухой, очищенной от пыли и грязи, прогрунтованной грунтовкой глубокого проникновения. Неровности свыше 10 мм выравниваются штукатуркой до начала монтажа. По периметру размечается горизонтальная линия под установку цокольного профиля.
Пошаговая технология монтажа

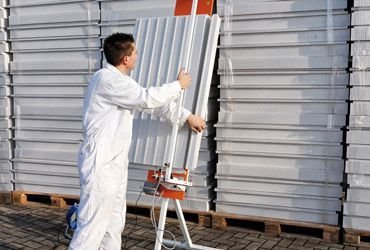

Шаг 1. Подрезка нижнего ряда. При необходимости нижний ряд термопанелей подрезают по размеру болгаркой или ножовкой, обеспечивая точное прилегание к цокольному профилю.

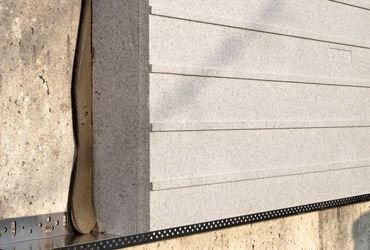

Шаг 2. Установка цокольного профиля с капельником. Профиль закрепляют по разметке на горизонтальной линии — он служит опорой для нижнего ряда панелей и отводит воду от цоколя. Крепление дюбелями через каждые 300 мм.

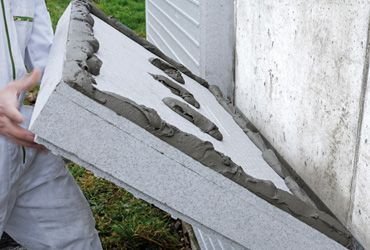

Шаг 3. Приклеивание термопанелей. Клей наносят на тыльную сторону панели одним из трёх методов — выбор зависит от неровности основания:
- Гребёнка (неровность до 10 мм) — зубчатым шпателем 6 мм, сплошным слоем по всей поверхности.
- Точечный (неровность 10–20 мм) — обязательная полоса клея по периметру панели + точки по центру.
- Полосовой (неровность 10–20 мм, альтернатива) — замкнутая полоса по периметру + полоса по центру.
Расход клея делится примерно как 1/3 — на приклеивание панелей, 2/3 — на приклеивание плитки поверх них. Панель прижимают к стене и пристукивают резиновым молотком через обрезок утеплителя (защита лицевой стороны), сразу проверяют уровнем горизонталь и вертикаль. Панели монтируют в шахматном порядке — вертикальные швы соседних рядов не должны совпадать, а фрезерованные направляющие борозды соседних панелей обязаны совпасть в линию. Стыки между панелями заполняют слабо расширяющейся PUR-пеной; клей в стыки попадать не должен.

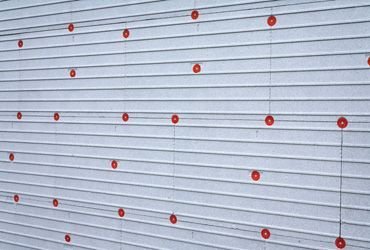

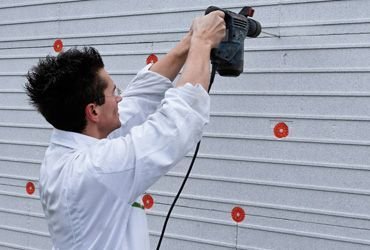

Шаг 4. Крепление тарельчатыми дюбелями. Дюбелями панели фиксируют не раньше, чем клей выдержит минимум 48 часов. Параметры сверления и крепежа:
- Отступ от края панели — около 100 мм.
- Глубина анкеровки в основание — минимум 35 мм + 10 мм запас (штукатурка и выравнивающие слои не считаются несущими и в расчёт глубины не входят).
- Диаметр сверла — 8 мм.
- Кирпич и бетон — перфоратор ударным режимом, забивные дюбели.
- Газобетон — безударная дрель, винтовые дюбели.
- Расход — 5–8 шт. на 1 м², с равномерным распределением по полю панели.
После высыхания клея пустоты под панелью проверяют простукиванием: глухой звук — признак воздушной полости, которую прокалывают и заполняют PUR-пеной через шприц-пистолет, чтобы исключить повреждение утеплителя морозом.

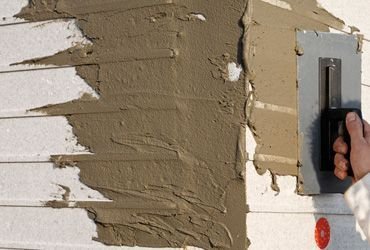

Шаг 5. Клей на панели для облицовки. На поверхность закреплённых панелей зубчатым шпателем наносят клей ФинТерм ЭКО для облицовки — равномерным слоем.

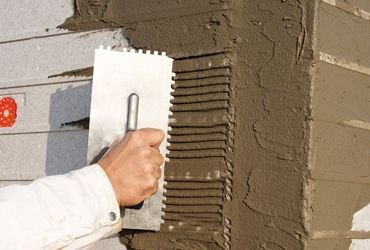

Шаг 6. Клей на клинкерную плитку. Тонкий слой клея наносят также на тыльную сторону плитки — метод двойного нанесения для максимальной адгезии.

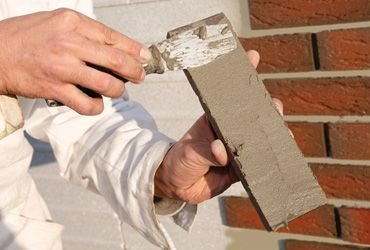

Шаг 7. Приклеивание клинкерной плитки. Порядок: заполнить клеем борозды панели гладкой стороной шпателя → прочесать зубчатым шпателем 6 мм → нанести клей также на тыльную сторону плитки (двойное нанесение — обязательное условие адгезии, не опция) → прижать плитку и сдвинуть на несколько миллиметров влево-вправо, чтобы выдавить воздух из-под неё. Клей наносят только на ту площадь, которую успеете обработать до его схватывания. Плитку укладывают по направляющим выступам, ширину шва выдерживают равномерной — 8–10 мм.
Воздушная полость за плиткой — это будущее повреждение от мороза: вода, попавшая в полость через микротрещины, замерзает и отслаивает плитку. Отсутствие воздуха проверяют покачивающими движениями при монтаже каждого элемента, а не выборочно.

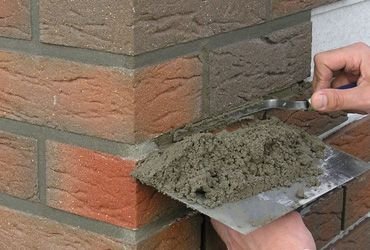

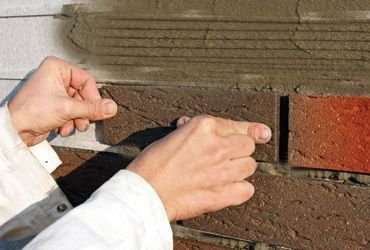

Шаг 8. Затирка швов. Минимальная выдержка перед затиркой — 1 неделя после укладки плитки, а для свежих несущих конструкций — не менее 3 месяцев (усадка и ползучесть материала стены). Затирку ведут при температуре выше +5 °C, свежие швы укрывают от дождя — это снижает риск высолов. Швы заполняют на глубину не менее 2/3 толщины плитки, излишки убирают влажной губкой, финальную очистку фасада проводят после полного высыхания.
Профили для узлов и примыканий
Заводские профили закрывают типовые примыкания — старт у цоколя, угол, удлинение подоконника, завершение сверху и по торцу. Цвета: антрацит RAL 7016, тёмно-коричневый RAL 8019, белый RAL 9010, без покрытия.
| Тип | Назначение |
|---|---|
| A — стартовый | Усиление и защита нижнего края панелей там, где утеплитель выходит выше уровня земли. Перфорированный, только в серебристом цвете, не финишный профиль. |
| B — угловой стартовый | Угловое решение для профиля типа A на наружных углах цоколя. |
| C — удлинитель | Удлинение существующего подоконника и другие примыкания, где не хватает вылета. |
| D — с вертикальной полкой | Заводится за карнизный/кровельный профиль для его удлинения, обеспечивает водонепроницаемость примыкания к кровле. |
| E — с горизонтальной полкой | Завершающий профиль сверху утеплительной панели, где ряд не доходит до кровли. |
| F — торцевой | Заподлицо с плиткой, формирует законченный торец системы на свободном крае фасада. |
Обработка сложных узлов
Оконные и дверные проёмы
Откосы утепляют одним из двух способов, отличающихся порядком операций:
- Способ 1 — сначала откосы, потом фасад. Из утеплителя нарезают полосы шириной «глубина откоса + толщина фасадной панели», наносят PUR-пену, выжидают ~10 секунд и приклеивают к откосу, фиксируют винтовыми дюбелями. Край оконного профиля служит направляющей для выравнивания, зазоры заполняют PUR-пеной; дюбели протягивают только после её высыхания (1–2 часа).
- Способ 2 — сначала фасад, потом откосы. Фасадные панели заводят с напуском за плоскость откоса, утеплитель откоса вклеивают уже между оконной рамой и фасадным утеплителем. На оконный профиль предварительно наклеивают расширяющуюся ленту (комприбанд), стык заполняют PUR-пеной.
Комприбанд — расширяющаяся уплотнительная лента между утеплителем и оконной/дверной рамой — ставится в обоих способах: она держит теплоизоляцию и водонепроницаемость шва на подвижном стыке «рама/фасад». Для облицовки откосов и верха проёма используются угловые элементы плитки — вертикальный тычковый ряд либо горизонтальные угловые плитки (фронт 5 см, низ 10 см), в зависимости от принятого варианта узла.
Углы здания
Термопанели на углах стыкуются с перевязкой (со смещением горизонтальных швов между смежными гранями), клей наносится на обе поверхности угла. Нижний наружный угол цоколя закрывает угловой стартовый профиль типа B — он опирается на тот же профиль A, что идёт по прямым участкам, и защищает торец утеплителя там, где обычный профиль пришлось бы обрезать по месту:

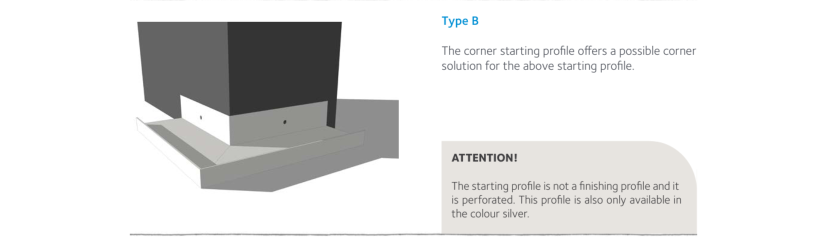

Профиль типа B — угловое решение для стартового профиля A. Как и профиль A, он не финишный и перфорированный, поставляется только в серебристом цвете.

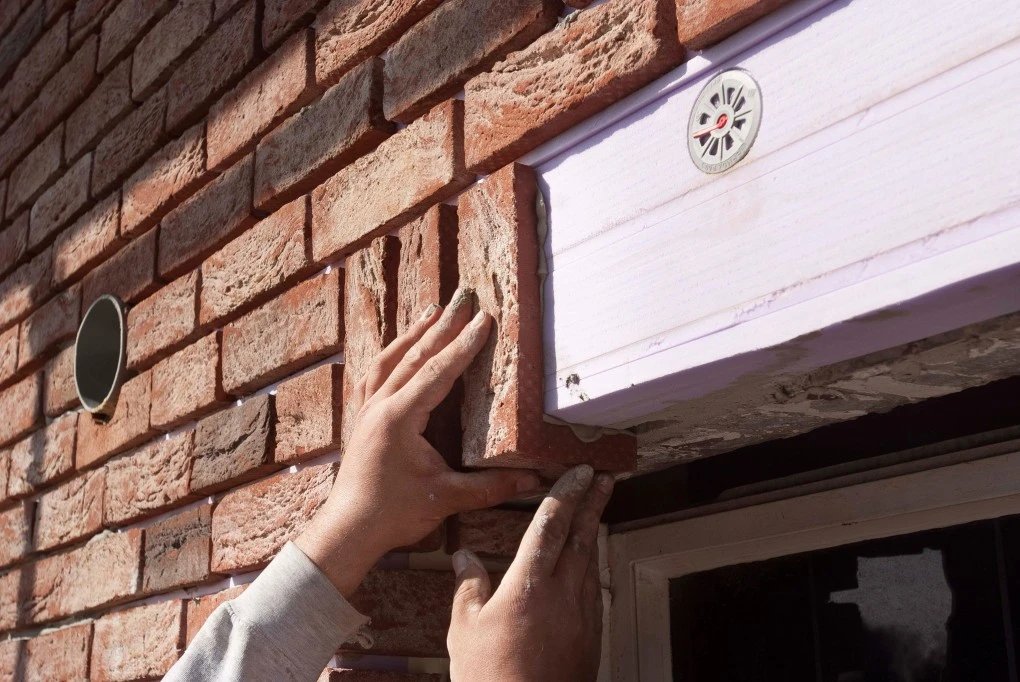

Угловые клинкерные плитки самой облицовки формируют внешний вид уложенного вручную кирпича на углу без видимого подреза.
Примыкание к кровле
Верхний ряд панелей подрезают по месту, удлинение свесов кровли не требуется. Узел на скате закрывает профиль типа D с вертикальной полкой — он заводится за кровельный пирог и держит примыкание герметичным при разных типах кровельного покрытия (черепица на обрешётке и контробрешётке, мембрана с утеплителем на плоской кровле):

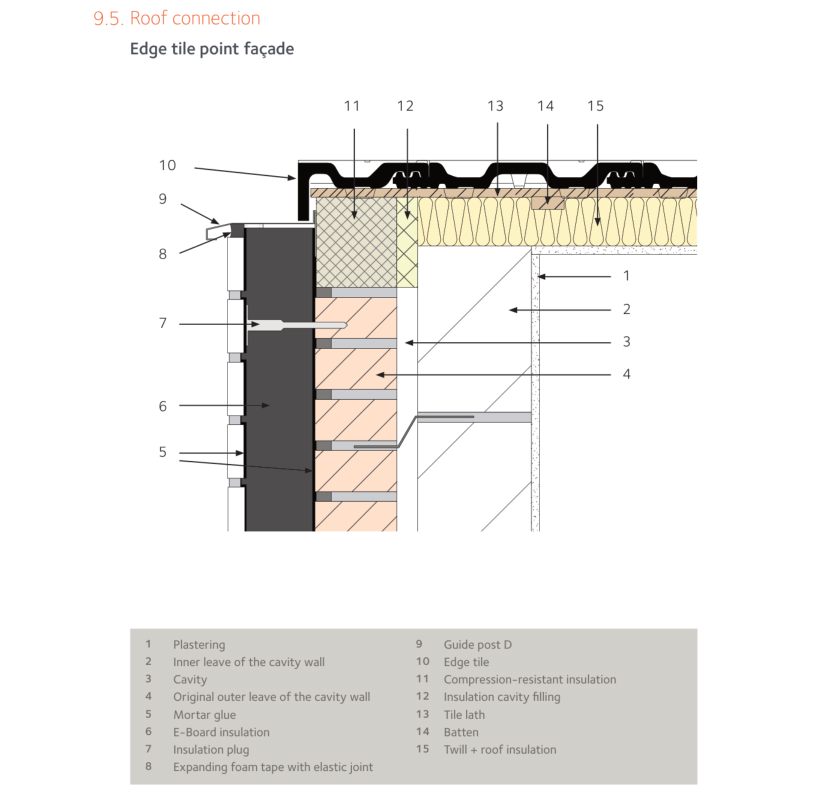

Разрез узла «край фасада — кровля»: профиль D заводится за торцевую плитку кровли, герметизация — расширяющейся лентой с эластичным швом на стыке с термопанелью. Ниже — стандартный пирог стены: клей, утеплитель, внутренняя облицовка и полость стены. Для плоской кровли применяется тот же принцип с влагостойкой плитой и утеплителем кровли вместо черепичной обрешётки.
Если по проекту предусмотрена вентиляция подкровельного пространства, зазор для неё оставляют отдельно — узел примыкания термопанелей на это не влияет.
Крепление элементов через утеплитель
Освещение, козырьки, рекламные конструкции и кабели крепятся не в утеплитель, а через него — кронштейнами из нержавеющей стали до несущего основания. При любом сверлении утеплителя вокруг отверстия ставится расширяющаяся лента и герметик, чтобы исключить проникновение влаги. Типичные проходки — вентиляционные отверстия, дымоходы (двустенные, чтобы температура на утеплителе не была высокой) и водопроводные краны. Все контактирующие с утеплителем материалы — коррозионностойкие: алюминий, нержавеющая сталь, пластик.
Контроль качества
| Параметр | Критерий приёмки |
|---|---|
| Ровность основания | Отклонение не более 10 мм на 2 м |
| Горизонтальность цокольного профиля | Проверка уровнем, допуск ±2 мм |
| Прилегание панелей | Отсутствие щелей между панелями (шип-паз) |
| Расход дюбелей | 5–8 шт./м², равномерное распределение |
| Толщина клеевого слоя | Согласно инструкции производителя клея |
| Ширина швов | 8–10 мм, равномерно |
| Глубина затирки | Не менее 2/3 толщины плитки |
| Вертикальность рядов | Проверка отвесом каждые 3–4 ряда |
Техника безопасности и хранение материалов
Монтаж не проводится при температуре ниже +5 °C и при осадках. Работы на высоте — только с использованием лесов или подмостей, соответствующих нормам.
- СИЗ: каска, перчатки, защитные очки при резке плитки; при работе с клеевыми составами — вентиляция и респиратор.
- Электроинструмент должен быть исправен и заземлён.
- Термопанели хранят в горизонтальном положении, защищая от УФ-излучения.
- Клей и затирку хранят в заводской упаковке при +5…+25 °C, срок годности — на упаковке (обычно 12 месяцев).
- Клинкерную плитку можно хранить на открытом воздухе — она морозостойкая.
Вопросы по монтажу ФинТерм ЭКО
Нужно ли усиливать фундамент под систему ФинТерм ЭКО? Нет. Система имеет малый вес, усиление фундамента и удлинение свесов кровли не требуется.
Сколько дюбелей уходит на 1 м² фасада? 5–8 тарельчатых дюбелей на 1 м², с равномерным распределением по панели — точное количество зависит от толщины утеплителя и типа основания.
Нужно ли армировать фасад дополнительно? Нет, сеточное или мокрое армирование не требуется — его функцию выполняет специальный клеевой состав системы.
При какой температуре можно монтировать систему? Монтаж не проводится при температуре воздуха ниже +5 °C и во время осадков — это требование технологической карты производителя.
Через сколько времени после укладки плитки можно затирать швы? После высыхания клея — через 24–48 часов. Швы заполняются на глубину не менее 2/3 толщины плитки.
Какая гарантия у системы ФинТерм ЭКО? 10 лет при соблюдении технологии монтажа, срок службы системы — до 100 лет. Система сертифицирована ATG.
Если после чтения остались вопросы по расчёту материала или толщине утеплителя под ваш регион, проще один раз посчитать точно — через калькулятор стоимости фасада на сайте или по телефону. Также полезно посмотреть пошаговую инструкцию монтажа термопанелей своими руками и технологию монтажа готовых термопанелей — для сравнения с готовой заводской панелью.
