Технологическая карта монтажа готовых термопанелей с клинкерной плиткой: плитка уже закреплена на утеплителе на производстве. Проверка основания, цокольный профиль, разметка первого ряда, расчёт и монтаж крепежа по типу стены, узлы, углы, замена повреждённой плитки и приёмочный чек-лист.
Готовые термопанели: чем отличаются от ФинТерм ЭКО
Готовая термопанель — это заводское изделие: плита утеплителя и клинкерная плитка уже соединены на производстве, на объект панель приезжает готовым элементом. Это отличает её от системы ФинТерм ЭКО, где утеплитель и облицовку монтируют отдельно, слоями, прямо на фасаде — подробно об этом в технологической карте ФинТерм ЭКО. На фасаде с готовой панелью остаётся закрепить панель к стене и заделать швы между соседними элементами — меньше операций на месте, но выше требования к точности разметки первого ряда и к качеству основания, потому что панель уже нельзя скорректировать резом плитки отдельно от утеплителя.
| Параметр | Значение |
|---|---|
| Утеплитель | Пенополистирол (ППС), толщина 40 / 60 / 80 мм |
| Клинкерная плитка | Толщина 7–14 мм, закреплена на панели на производстве |
| Точек крепления на панель | 5 закладных |
| Смещение рядов | ½ панели — принцип кирпичной кладки |
| Расход затирки | ~2 кг/м² |
Необходимые инструменты
| Инструмент | Назначение |
|---|---|
| Перфоратор | Свёрла и буры 8 мм |
| Шуруповёрт | С ограничением крутящего момента |
| Болгарка (УШМ) | Алмазный круг по керамике 115/125 мм |
| Уровень и отвес | Контроль вертикали и горизонтали |
| Строительный нож | Лезвие 5–6,5 см |
| Пистолет для пены | Пена низкого расширения |
| Мастерок | Шириной 5–6 см |
| Ванна / ведро | Минимум 5 л для раствора |
| Алмазная коронка | Для технологических отверстий |
Проверка и подготовка основания
Термопанели рассчитаны на монтаж на ровные вертикальные стены. Перед началом работ измеряют отклонение стены от вертикали правилом или лазерным уровнем:
| Отклонение | Статус | Действие |
|---|---|---|
| ≤ 10 мм | Допустимо | Монтаж без подготовки |
| 10–40 мм | Выравнивание | Штукатурить впадины |
| > 50 мм | Фальшстена | OSB 12 мм на профиле |
Фальшстена (при отклонении > 50 мм). OSB-лист 12 мм на обрешётку из Г-образного оцинкованного профиля. Нижнюю часть обработать битумной мастикой. Зазор до отмостки — 50 мм. Пространство между стеной и фальшстеной заполнить утеплителем и загерметизировать пеной.
Монтаж цокольного профиля
Важно! Цокольный профиль НЕ является опорной конструкцией! Он служит стартовой рейкой для первого ряда и отливом для дождевой воды.

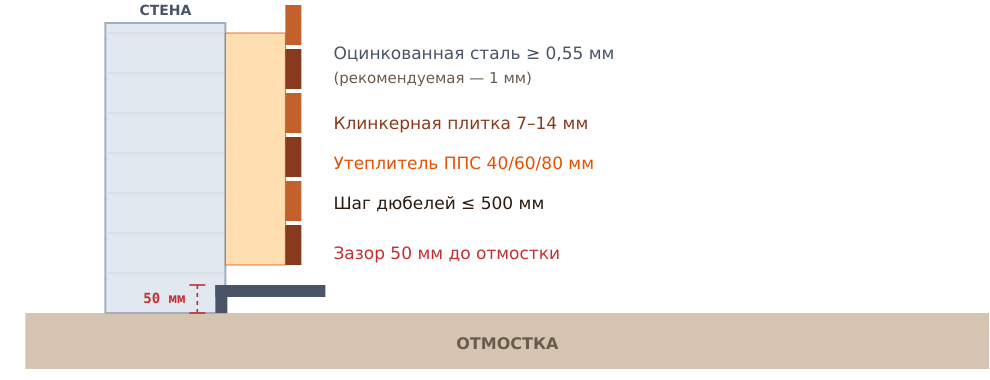

| Параметр | Значение |
|---|---|
| Материал | Оцинкованная листовая сталь |
| Толщина | Не менее 0,55 мм (рекомендуемая — 1 мм) |
| Форма | Г-образная |
| Шаг крепления | Не более 500 мм |
| Зазор до отмостки | 50 мм |
- Разметить отверстия под крепление с шагом не более 500 мм.
- Бурить перфоратором. Монтировать профиль дюбелями, зазор 50 мм от отмостки.
- Полости в переходе фундамент → стена — заполнить утеплителем.
Разметка первого ряда
Первый ряд определяет качество всего монтажа — задача точно выдержать верхнюю границу ряда и обеспечить правильную разбивку вертикальных швов.
- Определить самый низкий угол здания относительно уровня отмостки.
- Расчёт уровня первого ряда — от самой низкой точки фундамента.
- Разбивка вертикальных швов: на противоположном углу — минимум один ряд крепёжных закладных.
- Подрезать первую панель с учётом толщины примыкающей под 90° панели; утеплитель — под 45°.
- Подрезку по высоте вести снизу. Панели — плотно к цокольному профилю, все полости запенить.

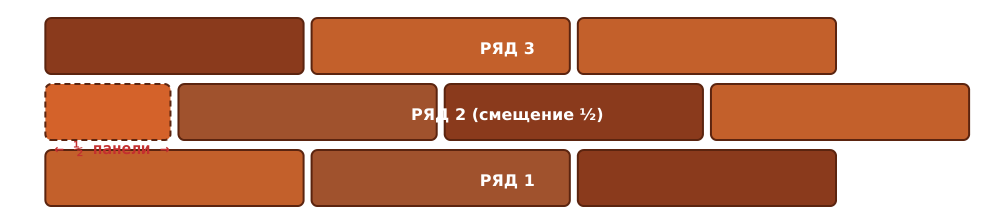

Совет. Если панель нежелательно выходит на угол — сместите первую панель на ½ или 1 целую плитку. Каждый следующий ряд — со смещением ½ панели (принцип кирпичной кладки).
Крепёж: расчёт и монтаж
На каждой панели 5 закладных — точек крепления к стене. Крепление обязательно по всем крепёжным отверстиям. Длина крепежа зависит от типа стены и толщины панели:
| Тип стены | Материал | Заглубление |
|---|---|---|
| «Рыхлая» стена | Газобетон, полистиролбетон | min 100 мм |
| «Жёсткая» стена | Кирпич, пескоцементные блоки | min 80 мм |
| Бетон | Монолитный бетон | min 60 мм |
«Рыхлые» стены (газобетон — заглубление 100 мм):
| Панель | Расчёт | Крепёж |
|---|---|---|
| 40 мм | 40+100 | 140 мм |
| 60 мм | 60+100 | 160 мм |
| 80 мм | 80+100 | 180 мм |
«Жёсткие» стены (кирпич — 80 мм; бетон — 60 мм):
| Панель | Расчёт | Крепёж |
|---|---|---|
| 40 мм | 40+80 | 120 мм |
| 60 мм | 60+80 | 140 мм |
| 80 мм | 80+80 | 160 мм |
Внимание! Все отверстия сверлятся на 20–30 мм глубже длины пластмассовой части дюбеля. Оптимальные размеры дюбеля: 8×100, 8×120 или 8×140 мм.
Расчёт количества крепежа
Кол-во дюбелей = Кол-во панелей × 5 × (1 + Запас% / 100)
Длина крепежа = Толщина панели + Глубина заглубления
Пример расчёта для 50 панелей толщиной 60 мм:
| Параметр | Рыхлая | Жёсткая | Бетон |
|---|---|---|---|
| Заглубление | 100 мм | 80 мм | 60 мм |
| Длина крепежа | 160 мм | 140 мм | 120 мм |
| Глубина сверления | 180–190 мм | 160–170 мм | 140–150 мм |
| Дюбелей (без запаса) | 250 шт. | 250 шт. | 250 шт. |
| Дюбелей (+10%) | 275 шт. | 275 шт. | 275 шт. |
| Рекомендуемый | 8×160 | 8×140 | 8×120 |
Закрепление и соединение панелей
- Крепление шурупами — равномерно по всем 5 точкам. Не перетягивать: перетяжка растрескивает плитку и продавливает закладную шайбу.
- Герметизация пеной — вертикальные швы после каждой панели, горизонтальные — после монтажа всего ряда.

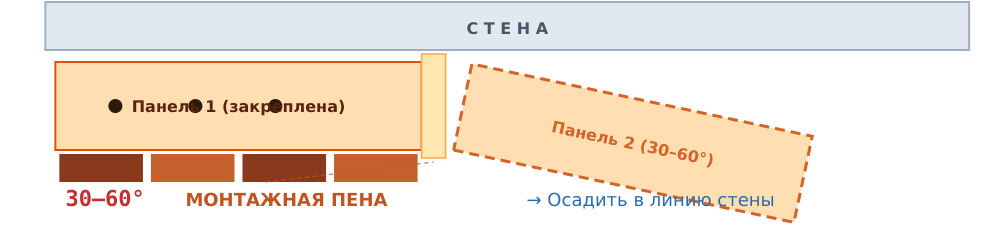

- Стыковка — новую панель вставляют под углом 30–60° к уже прикреплённой, соединяют в местах стыка и заводят в линию стены.
Категорически запрещено! Полное заполнение пеной всей полости за панелью — деформация конструкции. Используйте только пену низкого расширения. При t < +5 °C баллоны хранить в тепле.
Проёмы, карнизы и арки
- Подрезать панели болгаркой с алмазным кругом так, чтобы не перекрывать проёмы.
- Карнизы окон при ремонте — заменить. Водоотливы должны перекрывать панель под окном.
- Технологические отверстия (продыхи) — сверлить алмазной коронкой нужного диаметра.
Монтаж на углах
Наружный угол (вид сверху)
- Излишки отрезать с учётом толщины панели.
- Утеплитель срезать под 45°.
- Плитку отрезать под 90°.
- Стык заполнить пеной.
- Между панелями — без зазора.
Внутренний угол (вид сверху)
Без подрезки под 45°!
- Клинкер предыдущей панели заходит за плоскость следующей.
- Шов герметизировать пеной.
Замена повреждённой плитки
- Удаление. Прорубить пескоцементный шов со всех сторон, снять плитку специальным шпателем.
- Подготовка. Углубление 30 мм под плиткой. Новую плитку очистить от остатков ППУ.
- Вклейка. Зафиксировать клиньями → залить монтажной пеной → срезать излишки, убрать клинья.
Совет. Панель с повреждённой плиткой лучше использовать в местах, где повреждённая плитка уйдёт в обрезь при подгонке ряда.
Завершающие работы
- Затирка швов — после завершения монтажа, затирочным составом по инструкции производителя. Расход ~2 кг/м². Помарки убирать через час, когда состав подсохнет.
- Температурный режим — шурупы и дюбели можно ставить в любую погоду; пену и затирку при температуре ниже +5 °C применяют с учётом температурного режима по инструкции производителя.
- Наружные коммуникации — крепить к стене через расшивку, ни в коем случае не к клинкерной плитке.
- Гидрофобизация (только для бетонной плитки) — после затирки поверхность бетонной плитки обрабатывают гидрофобизатором для дополнительной защиты от влаги.
Хранение на участке и приёмка
- Горизонтальное хранение — на ровную поверхность, облицовкой вверх.
- Паллеты не штабелировать — не ставить друг на друга, не нагружать сторонним.
- Защита от солнца и воды — накрыть УФ- и водонепроницаемой плёнкой.
- ПВХ-обёртку не снимать — удалять только перед монтажом.
Паллеты размещают так, чтобы маркировка оставалась видна для быстрой идентификации содержимого. Распакованные элементы, не пошедшие в монтаж в тот же день, накрывают водо- и УФ-непроницаемой плёнкой.
Финальный чек-лист приёмки
- Основание проверено, отклонения в допуске
- Цокольный профиль установлен с зазором 50 мм от отмостки
- Первый ряд выставлен по уровню, вертикальные швы разбиты
- Панели закреплены по всем 5 точкам крепления
- Ряды смонтированы со смещением ½ панели (кирпичная кладка)
- Полости загерметизированы пеной (без полного заполнения!)
- Углы (наружные/внутренние) смонтированы и загерметизированы
- Оконные и дверные проёмы обрамлены, карнизы закрыты
- Затирка швов выполнена затирочным составом
- Наружные коммуникации закреплены к стене (не к плитке!)
Вопросы по монтажу готовых панелей
Чем готовые термопанели отличаются от системы ФинТерм ЭКО? В готовой панели плитка уже закреплена на утеплителе на производстве — на фасаде панель просто крепят к стене. В ФинТерм ЭКО утеплитель и плитку монтируют раздельно, слоями, прямо на объекте.
На какую глубину нужно заглублять крепёж в стену? Не менее 100 мм для газобетона и полистиролбетона, не менее 80 мм для кирпича и пескоцементных блоков, не менее 60 мм для монолитного бетона. Отверстие сверлят на 20–30 мм глубже длины пластмассовой части дюбеля.
Можно ли полностью заполнить пеной полость за панелью? Нет, это категорически запрещено — полное заполнение полости пеной деформирует панель. Используется только пена низкого расширения, точечно по шву.
При какой неровности стены нужна фальшстена? При отклонении более 50 мм от вертикали — тогда монтируют фальшстену из OSB 12 мм на обрешётке из Г-образного оцинкованного профиля. При отклонении 10–40 мм достаточно оштукатурить впадины.
Как заменить повреждённую плитку после монтажа? Пескоцементный шов прорубают со всех сторон, плитку снимают шпателем, готовят углубление 30 мм, новую плитку фиксируют клиньями и заливают монтажной пеной, после чего излишки срезают.
Куда крепить наружные коммуникации — кабели, светильники, кронштейны? Только к стене через расшивку между панелями — крепление к самой клинкерной плитке не допускается.
