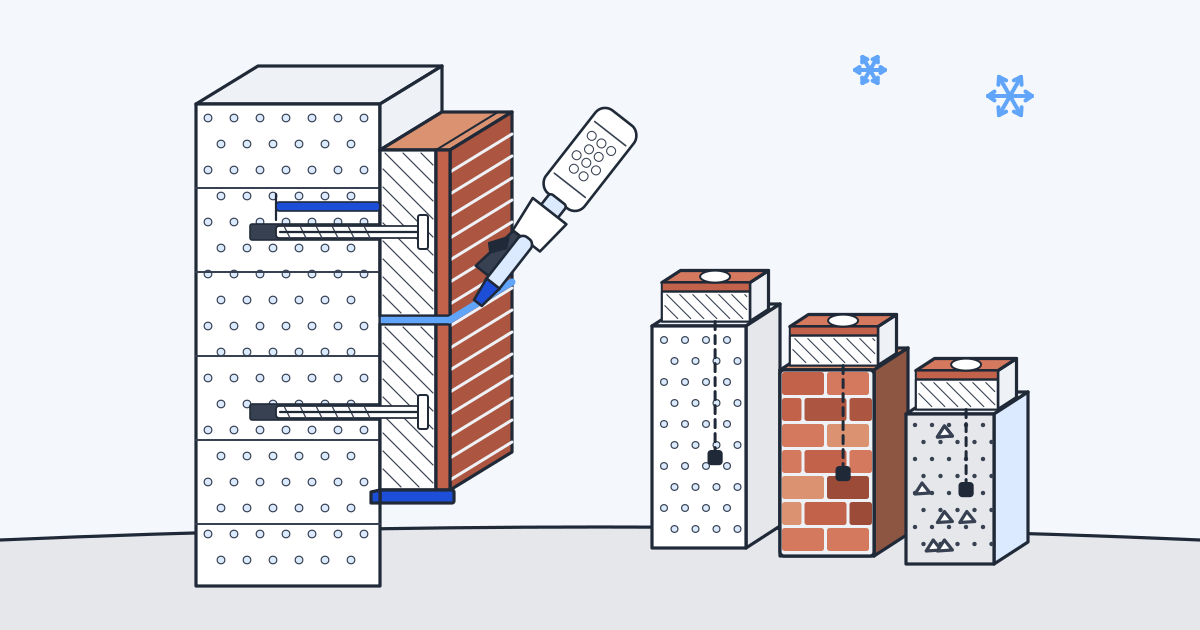

Клей и крепёж для термопанелей подбирают под систему и под стену. Готовую клинкерную панель держат дюбели — по пяти закладным на каждую, это около 11 штук на квадратный метр. Длина дюбеля считается как толщина панели плюс заглубление в основание: 100 мм в газобетон, 80 мм в кирпич, 60 мм в монолитный бетон. Стыки запенивают пеной низкого расширения. Клей зависит от системы: к готовым панелям в комплект монтажных материалов входит полиуретановый ППУ-клей, у «ФинТерм Эко» — свой клей для утеплителя и для плитки, а панели дополнительно фиксируют тарельчатыми дюбелями.
Ниже разберём, как посчитать крепёж на свой дом, какая пена нужна для стыков и почему у системы «Эко» всё устроено иначе. Если вы уже прикинули число панелей по статье о расчёте количества термопанелей, здесь как раз недостающая часть сметы — крепёж и расходники.
Что держит термопанель на стене
У ФинТерм две системы, и крепятся они по-разному. От того, какую вы выбрали, зависит весь список покупок.
Готовые термопанели (классическая система) приезжают с завода собранными: утеплитель ПСБ-С 25Ф толщиной от 30 до 150 мм, на нём уже закреплена клинкерная плитка или ригель. Рядовая панель — 1150×460 мм, это 0,47 м², весит от 6 кг. В каждой пять закладных. Через них панель и крепят к стене — механически, дюбелями, по всем пяти точкам. Пропустить одну, «потому что и так держится», нельзя. Из монтажных материалов к готовым панелям идут ППУ-клей, комплект крепежа и затирка для клинкерной плитки.
«ФинТерм Эко» — другая логика. Сначала на стену клеят панели утеплителя (от 20 до 150 мм) и через двое суток дополнительно фиксируют их тарельчатыми дюбелями, потом на клей по направляющим выступам кладут плитку. Панели здесь увеличенного формата, стыков меньше, плоскость выровнять проще. В комплект входят панель, плитка, клей, крепёж и затирка, так что отдельно бегать по магазинам почти не приходится.
Отсюда простое правило. Для готовой панели главный вопрос — длина и число дюбелей. Для «Эко» — ровная стена, клей и тарельчатые дюбели из комплекта.
Длина дюбеля для термопанелей: формула вместо таблицы
Фиксированной таблицы «панель такой толщины — дюбель такой длины» мы не даём, и это не лень. Толщин утеплителя тринадцать: от 30 до 150 мм с шагом 10. Оснований как минимум три разных. Проще запомнить одну формулу:
длина крепежа = толщина панели + заглубление в основание
Минимальное заглубление по технологической карте и два примера:
| Основание | Заглубление, не менее | Панель 50 мм | Панель 100 мм |
|---|---|---|---|
| Газобетон, полистиролбетон | 100 мм | дюбель от 150 мм | дюбель от 200 мм |
| Кирпич, пескоцементные блоки | 80 мм | дюбель от 130 мм | дюбель от 180 мм |
| Монолитный бетон | 60 мм | дюбель от 110 мм | дюбель от 160 мм |
К формуле — три поправки из практики.
Отверстие сверлят на 20–30 мм глубже пластмассовой части дюбеля. Иначе крошка на дне не даст ему сесть до конца, и шляпка останется торчать над закладной.
Нет в продаже дюбеля расчётной длины? Берите ближайший более длинный. Короче — нельзя, даже на сантиметр.
Заглубление считают в несущий материал. Старая штукатурка или выравнивающий слой в эти 80–100 мм не входят, поэтому дюбель придётся брать длиннее на их толщину. Эту деталь чаще всего упускают, когда заказывают крепёж по телефону, не заглянув под отбитый угол.
И про плитку. На готовых панелях она бывает толщиной от 7 до 22 мм. Если выбрали плитку от 10 мм, панель берут не тоньше 50 мм — а значит, на газобетоне дюбель будет минимум 150 мм. Подробный порядок работ есть в технологии монтажа готовых термопанелей.
Какой дюбель под какое основание
Газобетон и полистиролбетон
Самое «мягкое» основание из трёх, отсюда и самое большое заглубление — от 100 мм. Ячеистый блок держит хуже кирпича, а панель висит на нём десятилетиями. Дюбель нужен рассчитанный именно на ячеистый бетон; конкретную модель лучше согласовать с менеджером. Особенности облицовки таких домов мы разбирали отдельно: термопанели для газобетона и каркасного дома.
Кирпич и пескоцементные блоки
Минимум 80 мм в тело стены. С полнотелым кирпичом всё предсказуемо. С пустотелым — нет: дюбель может попасть в пустоту и распереться в воздухе. Для таких стен берут крепёж под пустотелые материалы, а 80 мм считают нижней границей, а не целью.
Перед закупкой проверьте, из чего стена на самом деле. Пробное отверстие в неприметном месте скажет больше, чем документы на дом тридцатилетней давности.
Монолитный бетон
Единственный случай, когда хватает 60 мм заглубления. Бетон плотный, дюбель держит хорошо, но сверлить дольше — закладывайте время.
Деревянный дом
В дерево дюбель не ставят, здесь работают саморезы. Длину и схему подбирают под конкретную стену, с учётом усадки сруба и вентзазора, — это вопрос к менеджеру до заказа, а не после. Что важно знать заранее, собрано в статье термопанели на деревянный дом.
Сколько дюбелей нужно на квадратный метр
На рядовую панель — пять закладных, площадь панели — 0,47 м². Делим: около 10,6 дюбеля на метр, округляем до 11. Для прикидки этого хватает. Для заказа считайте от числа панелей:
- Возьмите площадь стен за вычетом окон и дверей. Допустим, 120 м².
- Посчитайте рядовые панели: 120 / 0,47 ≈ 255,3, округляем вверх — 256 шт.
- Умножьте на пять: 256 × 5 = 1280 дюбелей.
- Угловые элементы (240×240×460 мм) посчитайте отдельно — количество закладных у них уточните при заказе.
- Добавьте запас — в технологической карте закладывают 10 %: 1280 × 1,1 ≈ 1408 дюбелей. У проёмов панели подрезают, а пара отверстий обязательно уйдёт мимо.
Длину берите по формуле из таблицы выше. Если на доме разные основания — скажем, бетонный цоколь и газобетонные стены, — и дюбели будут двух длин. Считайте их раздельно.
У «ФинТерм Эко» счёт другой: 5–8 тарельчатых дюбелей на квадратный метр, равномерно по полю панели.
Пена для стыков и ППУ-клей
Пена для стыков. Нужна пена низкого расширения. Вертикальные стыки запенивают после каждой панели, горизонтальные — после каждого ряда. Заполнять пеной всю полость за панелью запрещено: расширяясь, пена выдавит панель из плоскости, и после застывания это уже не исправить. Обычная монтажная пена с сильным вторичным расширением сюда тоже не годится — в узком шве ей тесно, и она давит на кромки соседних панелей.
Сколько её нужно? Прикинуть можно по длине швов. На каждую рядовую панель приходится примерно 1,15 м горизонтального и 0,46 м вертикального стыка — около 1,6 м шва, или примерно 3,4 м на квадратный метр фасада. На 120 м² выйдет порядка 410 м шва. Выход одного баллона в метрах указан на его этикетке; дальше простое деление.
ППУ-клей. Полиуретановый клей в баллоне входит в перечень монтажных материалов ФинТерм к готовым панелям. Дюбели он не заменяет: крепление по всем пяти закладным обязательно в любом случае. Расход клея зависит от ровности стены — по гладкому основанию уходит меньше, по старой кладке с перепадами больше, — поэтому его считает менеджер под объект.
Клей и дюбели для системы «Эко»
У «Эко» клей — основа крепления, а дюбели его дополняют. Порядок по технологической карте ФинТерм ЭКО:
- Стену готовят заранее: ровная, сухая, очищенная от пыли, прогрунтованная. Крупные неровности выравнивают штукатуркой до начала монтажа.
- Клей ФинТерм ЭКО для утеплителя наносят на тыльную сторону панели. По ровной стене — сплошным слоем зубчатым шпателем 6 мм, при неровности 10–20 мм — полосой по периметру плюс точками или полосой по центру.
- Стыки между панелями заполняют слабо расширяющейся PUR-пеной. Клей в стыки попадать не должен.
- Не раньше чем через 48 часов панели фиксируют тарельчатыми дюбелями, 5–8 штук на м². Заглубление в основание — минимум 35 мм плюс 10 мм запаса, и штукатурка в это заглубление не входит. В кирпич и бетон ставят забивные дюбели под перфоратор, в газобетон — винтовые под безударную дрель.
- Поверх панелей идёт второй клей — ФинТерм ЭКО для облицовки, на него по направляющим кладут плитку.
Клей делится примерно так: треть уходит на панели, две трети — на плитку. Чем кривее стена, тем больше его понадобится и тем сложнее вывести ровный ряд.
Точный расход на квадратный метр зависит от ровности стены и формата плитки — а форматы в «Эко» любые. Поэтому его считает менеджер под проект, вместе с остальным комплектом. Клей, тарельчатые дюбели и затирка идут в поставке, и менять его на первый попавшийся клей из магазина мы не советуем: совместимость материалов тогда проверять придётся вам самим.
Ещё одна деталь в пользу «Эко» для тех, кто считает деньги: по сравнению с готовыми термопанелями экономия выходит 300–400 ₽/м². Состав комплекта и ограничения — на странице системы «ФинТерм Эко».
Ошибки, из-за которых крепёж приходится докупать
- Дюбели посчитали по площади, а угловые элементы забыли.
- Не учли слой старой штукатурки — и расчётные 80 мм в кирпич превратились в 50.
- Взяли дюбель на 10 мм короче, «потому что такого не было».
- Купили обычную монтажную пену вместо пены низкого расширения. Результат виден сразу: панели «гуляют» по плоскости.
Каждая из этих ошибок стоит лишней поездки в магазин, а иногда и перемонтажа пары рядов.
Как посчитать крепёж под ваш дом
Пришлите менеджеру площадь стен, материал основания и выбранную толщину клинкерных термопанелей — в ответ получите список: сколько панелей, какой длины дюбели, сколько пены или клея. Предварительную стоимость фасада можно прикинуть на калькуляторе — кнопка «Рассчитать» на сайте.
Склады у нас в Москве и Санкт-Петербурге, доставляем по России. Образцы можно посмотреть вживую в шоурумах: в Москве — ул. Бутлерова 17 (БЦ NEO GEO, м. «Калужская»), в Петербурге — Красногвардейская пл. 3Е (Design District DAA). Телефоны: Москва +7 (499) 397-77-27, Санкт-Петербург +7 (812) 901-04-44, почта sales@fin-therm.ru.
Частые вопросы
Какой клей нужен для термопанелей?
Для готовых клинкерных термопанелей — полиуретановый ППУ-клей из комплекта монтажных материалов ФинТерм, но держат панель дюбели: крепление по всем пяти закладным обязательно, стыки запенивают пеной низкого расширения. У системы «ФинТерм Эко» свой клей из комплекта — отдельно для утеплителя и для плитки, а панели дополнительно фиксируют тарельчатыми дюбелями.
Сколько дюбелей нужно на 1 м² термопанелей?
Для готовых панелей — около 11. На рядовую панель 1150×460 мм (0,47 м²) приходится пять закладных, крепят по всем пяти. Для заказа точнее считать от числа панелей: панели × 5, угловые элементы — отдельно, плюс запас 10 %. У «ФинТерм Эко» — 5–8 тарельчатых дюбелей на м².
Какой длины дюбель нужен для термопанели 60 мм на газобетон?
Не короче 160 мм: 60 мм толщины панели плюс минимум 100 мм заглубления в газобетон. Если такой длины нет в продаже, берут ближайший более длинный, но не короче.
Можно ли заполнить пеной всё пространство за панелью?
Нет. Пеной низкого расширения заполняют только стыки: вертикальные — после каждой панели, горизонтальные — после каждого ряда. Заливать всю полость за панелью технология запрещает — пена выдавит панель из плоскости.
Можно ли крепить термопанели на деревянный дом дюбелями?
В дерево ставят саморезы, а не дюбели. Длину и схему крепления подбирают под конкретную стену с учётом усадки сруба — это лучше согласовать с менеджером до заказа.
